در دنیای سیستم‌های هوای فشرده، شیلنگ‌های پنوماتیک به عنوان ستون فقرات انتقال هوا عمل می‌کنند. اما برای عملکرد بهینه، ایمن و بدون نشتی، اتصال صحیح شیلنگ به کوپلینگ و فیتینگ ضروری است. این مقاله به‌طور جامع به بررسی روش‌های اتصال، استانداردهای موجود، نکات ایمنی، و معرفی انواع کوپلینگ و فیتینگ می‌پردازد. همچنین به بررسی کاربردهای صنعتی، خطاهای رایج و روش‌های نگهداری نیز پرداخته می‌شود.

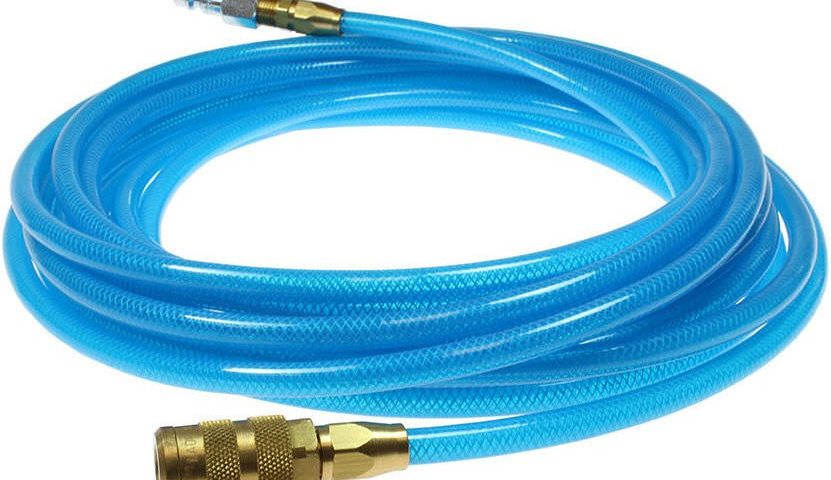

شیلنگ پنوماتیک چیست؟
شیلنگ پنوماتیک نوعی لوله انعطاف‌پذیر است که برای انتقال هوای فشرده بین اجزای مختلف یک سیستم پنوماتیکی طراحی شده است. این شیلنگ‌ها معمولاً از موادی مانند پلی‌اورتان (PU)، پلی‌اتیلن (PE)، پی‌وی‌سی (PVC)، و تفلون (PTFE) ساخته می‌شوند.
ویژگی‌های اصلی شیلنگ پنوماتیک:
- مقاومت بالا در برابر فشار
- انعطاف‌پذیری مطلوب
- وزن کم
- مقاومت در برابر خوردگی و مواد شیمیایی
فیتینگ چیست و چه کاربردی دارد؟
فیتینگ قطعه‌ای است که برای اتصال شیلنگ به تجهیزات، لوله‌ها یا سایر اجزای سیستم استفاده می‌شود. این اتصالات نقش حیاتی در جلوگیری از نشتی و اطمینان از جریان صحیح هوا دارند.
انواع فیتینگ پنوماتیک:
- فیتینگ رزوه‌ای (نری و مادگی)
- فیتینگ فشاری (Push-in fitting)
- فیتینگ سریع یا کوئیک فیتینگ (Quick fitting)
- فیتینگ زاویه‌دار یا سه‌راهی
کوپلینگ پنوماتیک چیست؟
کوپلینگ پنوماتیک وسیله‌ای است که امکان اتصال و جدا کردن سریع شیلنگ از سیستم را بدون نیاز به ابزار خاص فراهم می‌کند. این قطعه معمولاً در ابزارآلات بادی، کمپرسورها، و خطوط تولید استفاده می‌شود.
انواع کوپلینگ:
- کوپلینگ سریع (Quick Coupler)
- کوپلینگ ایمنی‌دار (با مکانیزم قفل خودکار)
- کوپلینگ یک‌طرفه و دوطرفه
مراحل اتصال شیلنگ پنوماتیک به فیتینگ و کوپلینگ
1. انتخاب شیلنگ مناسب:
- بررسی فشار کاری سیستم
- توجه به قطر داخلی و خارجی شیلنگ
- سازگاری شیمیایی با نوع سیال (هوای خشک، روغن‌دار، مواد شیمیایی خاص)
2. برش دقیق شیلنگ:
با استفاده از قیچی مخصوص یا ابزار برش دقیق، شیلنگ باید کاملاً صاف و بدون زاویه بریده شود.
3. انتخاب فیتینگ مناسب:
با توجه به نوع اتصال موردنیاز (فشاری، رزوه‌ای، سریع)، فیتینگ سازگار با قطر و جنس شیلنگ انتخاب شود.
4. نصب فیتینگ:
- در مدل‌های push-in: شیلنگ به داخل فیتینگ فشار داده می‌شود تا در جای خود قفل شود.
- در مدل‌های رزوه‌ای: شیلنگ با بست فلزی یا مهره قفل می‌شود.
5. نصب کوپلینگ:
اگر اتصال سریع مورد نیاز است، کوپلینگ به انتهای فیتینگ متصل می‌شود و با فشار دادن یا کشیدن، قطع و وصل انجام می‌شود.
6. تست نشتی:
پس از نصب، سیستم با فشار هوا تست می‌شود تا از نبود نشتی اطمینان حاصل شود.
نکات فنی در اتصال شیلنگ پنوماتیک
طول مناسب شیلنگ:
استفاده از شیلنگ با طول زیاد باعث افت فشار می‌شود؛ در مقابل، شیلنگ خیلی کوتاه نیز باعث کشش و پارگی زودهنگام خواهد شد.
فشار کاری:
شیلنگ‌ها باید حداقل 1.5 برابر فشار کاری سیستم مقاومت داشته باشند.
انتخاب بست مناسب:
در اتصالات غیر فشاری، استفاده از بست فلزی یا گیره‌ای برای جلوگیری از جدا شدن شیلنگ ضروری است.
رایج‌ترین اشتباهات در اتصال شیلنگ پنوماتیک
استفاده از فیتینگ نامناسب:
گاهی افراد از فیتینگ‌هایی با قطر یا رزوه ناسازگار استفاده می‌کنند که منجر به نشتی یا شکستگی می‌شود.
اتصال بدون بست ایمن:
در مواردی که فشار بالا است، نبود بست می‌تواند خطر جدایی ناگهانی شیلنگ را افزایش دهد.
نصب در زاویه نادرست:
شیلنگ‌هایی که با زاویه زیاد یا پیچ‌خوردگی نصب می‌شوند، عمر کمتری دارند.
روش‌های تست و بازرسی دوره‌ای
1. تست صابونی:
با ترکیب آب و صابون، نشت هوا را می‌توان با حباب‌های ظاهرشده تشخیص داد.
2. بازرسی چشمی:
هرگونه ترک، پارگی یا تغییر رنگ نشان‌دهنده آسیب در شیلنگ است.
3. بررسی اتصالات:
اتصالات باید به‌طور منظم سفت و از نظر وجود نشتی بررسی شوند.
نگهداری و افزایش عمر شیلنگ و اتصالات
1. جلوگیری از تماس با روغن و حرارت زیاد
2. استفاده از قرقره‌های نگهدارنده شیلنگ
3. نگهداری در دمای مناسب محیط
4. تعویض دوره‌ای فیتینگ و کوپلینگ معیوب
مقایسه فیتینگ فشاری و رزوه‌ای
| ویژگی | فیتینگ فشاری | فیتینگ رزوه‌ای |
|---|---|---|
| سرعت نصب | بالا | متوسط |
| نیاز به ابزار | ندارد | دارد |
| ایمنی در فشار بالا | متوسط | بالا |
| قابلیت استفاده مجدد | زیاد | محدود |
کاربردهای صنعتی اتصال شیلنگ پنوماتیک
صنایع خودروسازی:
برای اتصال ابزارهای بادی در خطوط مونتاژ
صنایع غذایی:
برای انتقال هوای فشرده بدون آلودگی در خطوط بسته‌بندی
صنایع معدن و حفاری:
اتصال تجهیزات سنگین بادی در محیط‌های سخت و پرفشار
کارگاه‌های تعمیراتی:
استفاده از کوپلینگ سریع برای تعویض سریع ابزارها
نکات ایمنی حیاتی در کار با اتصالات پنوماتیک
1. قطع کامل هوا قبل از تعمیر:
قبل از هرگونه تعمیر یا تعویض، جریان هوا باید کاملاً قطع شود تا از آسیب احتمالی جلوگیری شود.
2. استفاده از تجهیزات ایمنی:
همیشه از دستکش، عینک محافظ و لباس کار در هنگام نصب یا بررسی شیلنگ و اتصالات استفاده کنید.
3. جلوگیری از له‌شدگی شیلنگ:
شیلنگ‌ها نباید زیر پا یا وسایل سنگین قرار گیرند، زیرا باعث ترک خوردگی و نشتی می‌شوند.
4. استفاده از برچسب‌های هشدار:
در سیستم‌های پیچیده پنوماتیکی، استفاده از برچسب‌های هشدار برای مشخص کردن فشار کاری و خطرات ضروری است.
آینده اتصالات پنوماتیکی و نوآوری‌ها
استفاده از مواد پیشرفته:
امروزه فیتینگ‌ها و شیلنگ‌ها با موادی مانند پلی‌اتیلن تقویت‌شده و نایلون تقویت‌شده تولید می‌شوند که وزن کم و مقاومت بالا دارند.
طراحی‌های ماژولار:
برخی برندها فیتینگ‌هایی با طراحی ماژولار ارائه می‌دهند که امکان تغییر زاویه یا جهت جریان را بدون باز کردن کل اتصال فراهم می‌کند.
فناوری سنجش نشتی:
سیستم‌های جدید امکان شناسایی نشتی به‌صورت اتوماتیک از طریق حسگرهای هوشمند را دارند.
یکپارچه‌سازی با IoT:
در سیستم‌های صنعتی مدرن، فیتینگ‌ها و شیلنگ‌ها به سنسورهایی مجهز شده‌اند که عملکرد سیستم را به‌صورت بی‌درنگ به کنترلرها گزارش می‌دهند.
نتیجه‌گیری نهایی
اتصال صحیح شیلنگ پنوماتیک به کوپلینگ و فیتینگ تنها یک فرآیند مکانیکی ساده نیست، بلکه بخشی از طراحی ایمن و کارآمد یک سیستم پنوماتیکی است. با رعایت اصول انتخاب، نصب، تست و نگهداری، می‌توان از عمر بالاتر سیستم، کاهش هزینه‌های تعمیر و افزایش بهره‌وری اطمینان حاصل کرد. همچنین استفاده از برندهای معتبر، رعایت استانداردهای جهانی مانند ISO 4414 و آموزش کارکنان کلیدی‌ترین عوامل در موفقیت سیستم‌های پنوماتیک صنعتی هستند.
منابع:
- SMC Pneumatics Technical Guide, www.smcusa.com
- Festo Pneumatics Handbook, www.festo.com
- Parker Hose and Fittings Manual, www.parker.com
- ISO 4414 – Pneumatic Fluid Power Standards
- “Pneumatic Systems: Principles and Maintenance” by Majumdar S.R.
- Bosch Rexroth Pneumatics Design Guide, www.boschrexroth.com
